NOTA: No limpie la varilla del carro, ya que puede reducir la duración de la misma. Los restos de tinta en la varilla no dificultarán el funcionamiento de la impresora.

Se deben analizar las manchas, el polvo y otros restos de contaminación en el interior y el exterior de una impresora HP Deskjet y Deskwriter serie 600. Siga estos pasos para limpiar la impresora.

Limpie el exterior con un paño suave humedecido con detergente y agua.
Abra la cubierta superior y examine las zonas del interior de la impresora. Limpie cuidadosamente las acumulaciones de polvo o partículas de papel con un paño o con una aspiradora pequeña para PC.

Utilice sólo agua para limpiar cualquier parte interior de las impresoras HP Deskjet y HP Deskwriter serie 600, excepto los contactos del carro de la impresora. Puede limpiar los contactos con un paño que no desprenda pelusa humedecido con agua. Los limpiadores de metales o el alcohol pueden dañar las impresoras HP Deskjet y Deskwriter serie 600.

Limpieza de los rodillos impulsores.

Apague la impresora HP Deskjet y HP Deskwriter serie 600 y, a continuación, desenchufe el módulo de alimentación y el cable paralelo.

Abra la cubierta superior.

Retire la bandeja de SALIDA y quite el papel que haya en la bandeja de ENTRADA.
Limpie los rodillos impulsores pasando un paño humedecido con agua por la zona expuesta de cada uno de los tres rodillos impulsores.

Gire los rodillos impulsores manualmente para exponer otra sección del rodillo (girar los rodillos de forma manual supone un esfuerzo considerable).

Limpie la nueva sección de los rodillos impulsores.

Continúe girando y limpiando los rodillos impulsores hasta que todas las secciones de los tres rodillos impulsores estén limpias.

Instale la bandeja de SALIDA y cargue papel en la bandeja de ENTRADA.

Conecte el módulo de alimentación y encienda la impresora, pero deje el cable paralelo desconectado.

Compruebe que la impresora recoge el papel imprimiendo una página de autodiagnóstico interna con el cable paralelo desconectado. Para imprimir una página de autodiagnóstico, encienda la impresora, mantenga pulsado el botón REANUDAR durante aproximadamente cinco segundos y, a continuación, suéltelo.

Repita los pasos descritos anteriormente si la impresora no recoge papel de la bandeja de ENTRADA.
Si el problema de recogida de papel continúa, devuelva la impresora para su reparación.

Limpieza de la guía de la bandeja para papel.

La formación de contaminación en la guía de la bandeja para papel puede causar problemas de impresión. Concretamente, las transparencias pueden arañarse cuando se introducen en la impresora. Estos arañazos, que pueden ser visibles o no cuando se proyectan en una pantalla, se extienden por la página (los arañazos son verticales cuando se imprime en modo Vertical). Si éste es el caso, utilice un paño para limpiar la guía que está unida a la bandeja de SALIDA.

Limpieza del receptáculo del cartucho de impresión.

1. Localice el receptáculo de los cartuchos de impresión
2. Localice los tres brazos negros en forma de gancho de la parte inferior del receptáculo. Levante la parte anterior de la impresora HP Deskjet o HP Deskwriter serie 600 Series ligeramente para ver con más claridad. Vuelva a colocar la impresora en su posición inicial antes de pasar al paso 3.
3. Limpie las superficies planas de la parte inferior de cada brazo con los bastoncillos limpios y humedecidos desde atrás hacia adelante.
4. Repita el proceso hasta que no quede tinta en un bastoncillo limpio.

Limpieza de los cartuchos de impresión.

1. Humedezca un bastoncillo de algodón limpio en agua y escurra el líquido sobrante.
2. Sujete el cartucho de impresión negro por la tapa de color.
3. Utilice el bastoncillo para limpiar la cara y los bordes del cartucho de tinta como indican las flechas en la figura 4. No frote la placa de boquillas.
5. Examine el cartucho para determinar si todavía quedan residuos. Para hacerlo, diríjalo hacia la luz e inclínelo en ángulo. Si observa huellas de polvo, suciedad o fibras, repita los pasos 2 y 3 para eliminarlas.
6. Repita los pasos 1 a 4 para limpiar el cartucho de impresión de color. Utilice siempre un nuevo bastoncillo de algodón para cada cartucho, con el fin de evitar la transferencia de residuos de un cartucho a otro.

Limpieza de la estación de servicio

1. La estación de servicio se encuentra detrás del interruptor de encendido y apagado de la parte derecha de la impresora HP Deskjet o HP Deskwriter 600 Series como se muestra en la figura 4. Para limpiar la estación de servicio, debe llegar a la parte posterior de la carcasa.
2. Limpie el borde del soporte de la esponja con un bastoncillo limpio y humedecido.
3. Extraiga la tinta o las fibras acumuladas en la parte superior de la esponja. Si la esponja sobrepasa el borde, utilice el bastoncillo de algodón para colocarlo por debajo del borde.
4. Con un bastoncillo limpio y humedecido, limpie el contacto y la superficie superior de la tapa . Limpie las tapas del cartucho de impresión con ligeros toques. Si se frota, se podrían desplazar las tapas y, con el tiempo, dañarse los cartuchos de impresión.
5. Limpie el contacto y la superficie superior de la tapa con otro bastoncillo limpio y humedecido.

Volver a instalar los cartuchos de impresión

1. Vuelva a instalar los cartuchos de impresión y cierre la cubierta superior de la impresora.
2. Vuelva a conectar el cable de alimentación en la parte posterior de la impresora HP Deskjet o HP Deskwriter 600 Series.

Comprobación de la impresión

Si la impresora está conectada a un PC, realice los pasos siguientes para imprimir una página de autoprueba:
1. Abra la Caja de herramientas de HP Deskjet o HP Deskwriter 600 Series.
2. Seleccione la ficha Servicios de impresión de la Caja de herramientas.
3. Haga clic en Print a self-test page (Imprimir una página de autoprueba).
4. Compruebe si hay rayas en la salida impresa.

Si la impresora está conectada a un sistema Macintosh, realice los pasos siguientes para llevar a cabo una prueba de diagnóstico:

1. Encienda la impresora.
2. Mantenga pulsado el botón de encendido a la vez que pulsa y suelta el botón de reanudación cinco veces.
3. Para imprimir una página de prueba, suelte el botón de encendido.

Recemendaciones para la impresion:

Para conseguir una impresión sin problemas con impresoras HP Deskjet , recuerde que debe limpiar el cartucho, el receptáculo y la estación de servicio cada tres meses aproximadamnete.

Impresoras HP Photosmart, Todo-en-uno, Deskjet y PSC - Mensaje de error 'No hay papel' y el producto no carga o alimenta papel.

POSIBLES PROBLEMAS Y RESPECTIVAS SOLUCIONES:

Problema
Aparece un mensaje de error de No hay papel en la PC y la impresora no carga o alimenta papel de la bandeja.

Solución
Siga estos pasos para solucionar el problema.

Paso 1: Reinicie el producto

1. Asegúrese de que el producto está encendido.
2. Desenchufe el cable de alimentación de la parte posterior de la impresora.
3. Espere 30 segundos.
4. Vuelva a conectar el cable de alimentación en el producto.
5. De ser necesario, presione el botón de Encendido para encender el producto.
6. Intente imprimir otra vez. Si el problema no está resuelto, continúe con el siguiente paso.

Paso 2: Verifique las condiciones del papel y vuelva a cargarlo

1. Retire el papel de la bandeja para papel.
2. Quite cualquier papel roto, sucio, arrugado o torcido. Si el papel está ondulado, estírelo curvándolo cuidadosamente hacia el lado contrario o sustitúyalo.
3. Asegúrese de que todo el papel es del mismo tipo y tamaño.
4. Apoye la pila de papel sobre una superficie plana para alinear los bordes.
5. Cargue de 10 a 25 hojas de papel en la bandeja de papel.
6. Inserte una pila de papel en la bandeja, y empuje con cuidado las guías de papel contra los bordes del bulto.
7. Asegúrese de que el extremo del papel esté en contacto con el producto.

Use la guía de papel posterior o su dedo para empujar el papel hasta que sienta resistencia.

Si el borde final del papel no está pegado al producto, este no es capaz de agarrar el papel. Si el papel está demasiado pegado al extremo, el producto agarrará varias hojas, lo cual puede dar como resultado que se produzca un atasco.Pruebe a imprimir de nuevo. Si el problema no está resuelto, continúe con el siguiente paso.

Pasó 3: Realice los ajustes de papel necesarios en el controlador de impresión.

1. Realice los ajustes de papel necesarios en el controlador de impresión. Los ajustes de papel del controlador de impresión deben coincidir con los ajustes de papel de al menos una de las bandejas instaladas.
a. En el menú Archivo de la aplicación de software, seleccione Imprimir.
b. Según la aplicación de software, haga clic en una de estas opciones, Propiedades, Opciones, Configurar impresora, o Impresora. Aparecerá el cuadro de diálogo Propiedades de la impresora.
c. Haga clic en la ficha Papel/Calidad.
d. En la lista desplegadle de Tamaño, seleccione el tamaño del papel que haya cargado en el producto.
e. En la lista desplegadle Tipo seleccione el tipo del papel que se cargó en el producto.
f. Haga clic en Aceptar.

2. En el cuadro de diálogo Imprimir, haga clic en Aceptar para imprimir el documento.
3. Pruebe a imprimir de nuevo. Si el problema no está resuelto, continúe con el siguiente paso.

Pasó 4: Limpie los rodillos

1. Apague la impresora y desconecte el cable de alimentación.
2. Abra la puerta de acceso para ganar acceso a los rodillos. Según el modelo, habitualmente esta es la puerta trasera. Consulte la guía de usuario del producto para obtener información sobre cómo localizar los rodillos.
3. Limpie los rodillos de goma con un paño libre de pelusa ligeramente humedecido.
4. Cierra la puerta de acceso y conecte el cable de alimentación.
5. Pruebe a imprimir de nuevo. Si el problema no está resuelto, continúe con el siguiente paso.

Pasó 5: Reparación del producto

Si ha finalizado todos los pasos indicados anteriormente y aún experimenta algún problema, solicite la reparación del producto.

Causa

Cualquiera de los siguientes problemas puede provocar que aparezca el mensaje de error:
Las bandejas de papel están vacías o sobrecargadas.
El papel está ondulado.

La guía de ancho de papel está demasiado apretada contra la pila de papel.
La bandeja no está completamente insertada en el producto.
Los ajustes de papel del controlador de impresión no se corresponden con el papel cargado en la bandeja de papel.
Los rodillos de alimentación de goma están cubiertos de polvo.

Impresoras HP Deskjet serie 600 - La impresora no reconoce uno o ambos cartuchos de tinta o bien el carro no se desplaza.

La impresora se enciende correctamente, pero al enviar un trabajo de impresión, la luz de encendido parpadea y aparece un mensaje de error. Los mensajes de error pueden ser los siguientes:

*Se ha perdido la comunicación bidireccional con la impresora.
*No se encuentra uno de los cartuchos.
*Error del mecanismo.
*El cartucho de tinta no se ha instalado correctamente.
Pruebe retirando y colocando de nuevo los cartuchos. Si así no se soluciona el problema, la luz Reanudar parpadeará y el carro permanecerá en el centro cuando se cierre la cubierta superior. Siga las instrucciones que se indican a continuación para solucionar el problema.

Instrucciones

*Abra la puerta de acceso (cubierta superior) para ver mejor las partes móviles de la impresora e identificar cualquier elemento que esté bloqueando o impidiendo el movimiento del carro. El carro debe moverse hacia el centro de la impresora.
*Retire los cartuchos de tinta del carro y compruebe que se están utilizando los correctos. El cartucho de tinta negra debe tener el número de referencia HP 51629A o HP 51629G, y el cartucho de color debe tener el número de referencia HP 51649A. Si se ha instalado un cartucho de impresión fotográfica, el número de referencia debe ser C1816A.
*Deje los cartuchos sobre una hoja de papel limpia que no necesite para evitar manchar de tinta otros objetos.
*Desconecte el cable de alimentación de la impresora.
*Tome un cartucho por la punta azul. Busque la banda de circuitería de color cobre en la parte posterior del cartucho de tinta.

*Limpie la banda con un paño sin pelusa, que este limpio y ligeramente humedecido en agua, después utilice otro paño sin pelusa que este limpio y seco, para eliminar la humedad de los contactos. No toque ni limpie la placa de boquillas de la parte inferior del cartucho.
*Si la luz Reanudar se apaga después de cerrar la cubierta, lleve a cabo una autoprueba, manteniendo pulsado el botón Reanudar hasta que la luz indicadora de corriente empiece a parpadear. Para conocer una descripción de los botones de la impresora puede consultar el documento explicaciones de luces y botones del panel frontal de las impresoras HP deskjet serie 600.
*Si la luz Reanudar sigue parpadeando y el problema persiste, pruebe sustituyendo los cartuchos de tinta de la impresora por otros nuevos. Si aún así no se soluciona el problema, es necesario reparar la impresora. Póngase en contacto con el centro de Atención al cliente de HP que figura en la Guía del usuario de la impresora para obtener información sobre la reparación o seleccione la liga Contactar HP que se encuentra en la parte superior izquierda de esta página.

Nota:
Si tiene disponible otra impresora HP Deskjet serie 600, puede probar los cartuchos para ayudar a determinar qué cartucho está defectuoso y necesita cambiarse. Si los dos cartuchos funcionan en la otra, será necesario reparar la impresora.

Impresoras HP Deskjet serie 600- Qué hacer si la impresora no imprime en Color.

Si un documento aparece en color en la pantalla pero se imprime en blanco y negro, pruebe a realizar las siguientes acciones.

Ejecute una impresión de prueba para comprobar que el cartucho de color está funcionando.
Encienda la impresora.
Si tiene una impresora HP Deskjet 710C, 712C, 720C, 722C o 820C, siga las instrucciones que se indican a continuación:
*Encienda la impresora.
‎*Mantenga pulsado el botón de ENCENDIDO mientras pulsa el botón REANUDAR cuatro veces.
*Suelte el botón de ENCENDIDO.

Impresoras HP Deskjet serie 600- Cuando se presiona Imprimir, la impresora no realiza la impresión.

Problema
La impresora no responde al hacer clic en Imprimir

Solución

Paso 1: Verifique lo siguiente:

· La impresora está conectada a la fuente de alimentación.
· Las conexiones de los cables son seguras.
· La impresora está encendida.
· Los cartuchos de impresión están instalados correctamente.
· Hay papel u otro tipo de soporte de impresión correctamente colocado en la bandeja de ENTRADA.
· La cubierta de la impresora está cerrada.
· La puerta de acceso posterior o el dispositivo de impresión a doble cara opcional se encuentran instalados.

Pasó 2: Compruebe la conexión del cable de la impresora

Si el cable de la impresora está conectado a un concentrador USB, es posible que se haya producido un conflicto que no permite imprimir. Utilice uno de los métodos que se detallan a continuación para solucionar el conflicto:
· Conecte el cable USB de la impresora directamente al equipo.
· Durante la impresión, no utilice otros dispositivos USB conectados al concentrador.

Ventajas:

1- La principal ventaja es que tienen un coste inicial muy inferior al de otras impresoras.
2- La nuevas impresoras cuentan con una velocidad de impresión igual o superior a las impresoras laser de mediano tamaño.
3- La instalación de un sistema de alimentación continuo de tinta baja los costes de impresión a menos de 1 centavo de dolar por página en color.
4- Otra ventaja adicional es su reducido tamaño frente a las impresoras láser a color, debido a que estas últimas tienen que almacenar cuatro toners (cian, amarillo, magenta y negro) de grandes dimensiones en su interior.

Desventajas:

1- El coste por copia respecto a otras impresoras es mucho mayor (con cartuchos originales), debido a que el cartucho de tinta se consume con rapidez y es bastante costoso.
2- Otra importante desventaja que tienen es la relativa rapidez con que quedan inservibles los cabezales de impresión si no se usan durante algunos meses. Esto ha hecho que muchos usuarios con necesidades intermitentes de impresión se hayan visto obligados a adquirir una impresora láser a color, a pesar de que su precio no justifica su adquisición para la impresión de un número reducido de copias.

PARTES DE LA DESKJET.

IMPRESORAS DE INYECCION DE TINTA

Impresora de inyección:

Este tipo de impresoras son hoy día las más populares por lo que se han convertido en serias competidoras de la impresora láser, además de su impresión de calidad a bajo costo. Su resolución media se encuentra en los 600 dpi. Aunque en un principio tuvo que competir duramente con sus adversarias matriciales, hoy son las reinas indiscutibles en el terreno doméstico, ya que es un entorno en el que la economía de compra y la calidad, tanto en color como en blanco y negro son factores más importantes que la velocidad o la economía de mantenimiento, ya que el número de copias realizadas en estos entornos es bajo.

Funcionamiento:

La impresión de inyección de tinta, como la impresión láser, es un método de no-impacto. La tinta es emitida por boquillas que se encuentran en el cabezal de impresión. El cabezal de impresión recorre la página en franjas horizontales, usando un motor para moverse lateralmente, y otro para pasar el papel en pasos verticales. Una franja de papel es impresa, entonces el papel se mueve, listo para una nueva franja. Para acelerar el proceso, la cabeza impresora no imprime sólo una simple línea de píxeles en cada pasada, sino también una línea vertical de píxeles a la vez.

La tinta se obtiene de unos cartuchos reemplazables.

Algunas impresoras utilizan dos cartuchos, uno para la tinta negra y otro para la de color, en donde suelen estar los tres colores básicos. Estas impresoras tienen como virtud la facilidad de manejo, pero en contra, si utilizamos más un color que otro, nos veremos obligados a realizar la sustitución del cartucho cuando cualquiera de los tres colores se agote, aunque en los demás compartimentos todavía nos quede tinta de otros colores.

La mayoría de las impresoras de nueva generación utilizan cartuchos individuales por cada color, esto permite al usuario reemplazar solo el color que se agote. Además con la finalidad de mejorar los tonos claros y obscuros las nuevas impresoras fotográficas cuentan con hasta doce colores diferentes (magenta claro, cyan claro, negro claro, azul marino, naranja, rojo y verde entre otros).

Ventajas y desventajas:

La principal ventaja es que tienen un coste inicial muy inferior al de otras impresoras.
Las nuevas impresoras cuentan con una velocidad de impresión igual o superior a las impresoras láser de mediano tamaño.
La instalación de un sistema de alimentación continuo de tinta baja los costes de impresión a menos de 1 centavo de dólar por página en color.
Otra ventaja adicional es su reducido tamaño frente a las impresoras láser a color, debido a que estas últimas tienen que almacenar cuatro toners (cian, amarillo, magenta y negro) de grandes dimensiones en su interior.
El coste por copia respecto a otras impresoras es mucho mayor (con cartuchos originales), debido a que el cartucho de tinta se consume con rapidez y es bastante costoso.
Otra importante desventaja que tienen es la relativa rapidez con que quedan inservibles los cabezales de impresión si no se usan durante algunos meses. Esto ha hecho que muchos usuarios con necesidades intermitentes de impresión se hayan visto obligados a adquirir una impresora láser a color, a pesar de que su precio no justifica su adquisición para la impresión de un número reducido de copias.

Características:

Las características principales de una impresora de inyección de tinta son la velocidad, que se mide en páginas por minuto (ppm) y que suele ser distinta dependiendo de si imprimimos en color o en monocromo, y la resolución máxima, que se mide en puntos por pulgada (ppp). En ambos valores, cuanto mayores mejor.

Existen dos métodos para inyectar la tinta:

Método térmico: Un impulso eléctrico produce un aumento de temperatura (aprox. 480ºC durante microsegundos) que hace hervir una pequeña cantidad de tinta dentro de una cámara formando una burbuja de vapor que fuerza su salida por los inyectores. Al salir al exterior, este vapor se condensa y forma una minúscula gota de tinta sobre el papel. Después, el vacío resultante arrastra nueva tinta hacia la cámara. Este método tiene el inconveniente de limitar en gran medida la vida de los inyectores, es por eso que estos inyectores se encuentran en los cartuchos de tinta.

Método piezoeléctrico: Cada inyector está formado por un elemento piezoeléctrico que, al recibir un impulso eléctrico, cambia de forma aumentando bruscamente la presión en el interior del cabezal provocando la inyección de una partícula de tinta. Su ciclo de inyección es más rápido que el térmico

Las impresoras de inyección tienen un coste inicial mucho menor que las impresoras láser, pero tienen un coste por copia mucho mayor, ya que la tinta necesita ser repuesta frecuentemente. Las impresoras de inyección son también más lentas que las impresoras láser, además de tener la desventaja de dejar secar las páginas antes de poder ser manipuladas agresivamente; la manipulación prematura puede causar que la tinta (que esta adherida a la página en forma liquida) se mueva.

ARBOL DE FALLAS PAG:85

La impresora no reconoce el papel:

IDENTIFICACION DE PARTES Y CARACTERISTICAS DE UNA IMPRESORA:

Caracteristicas de una impresora LX 3oo+

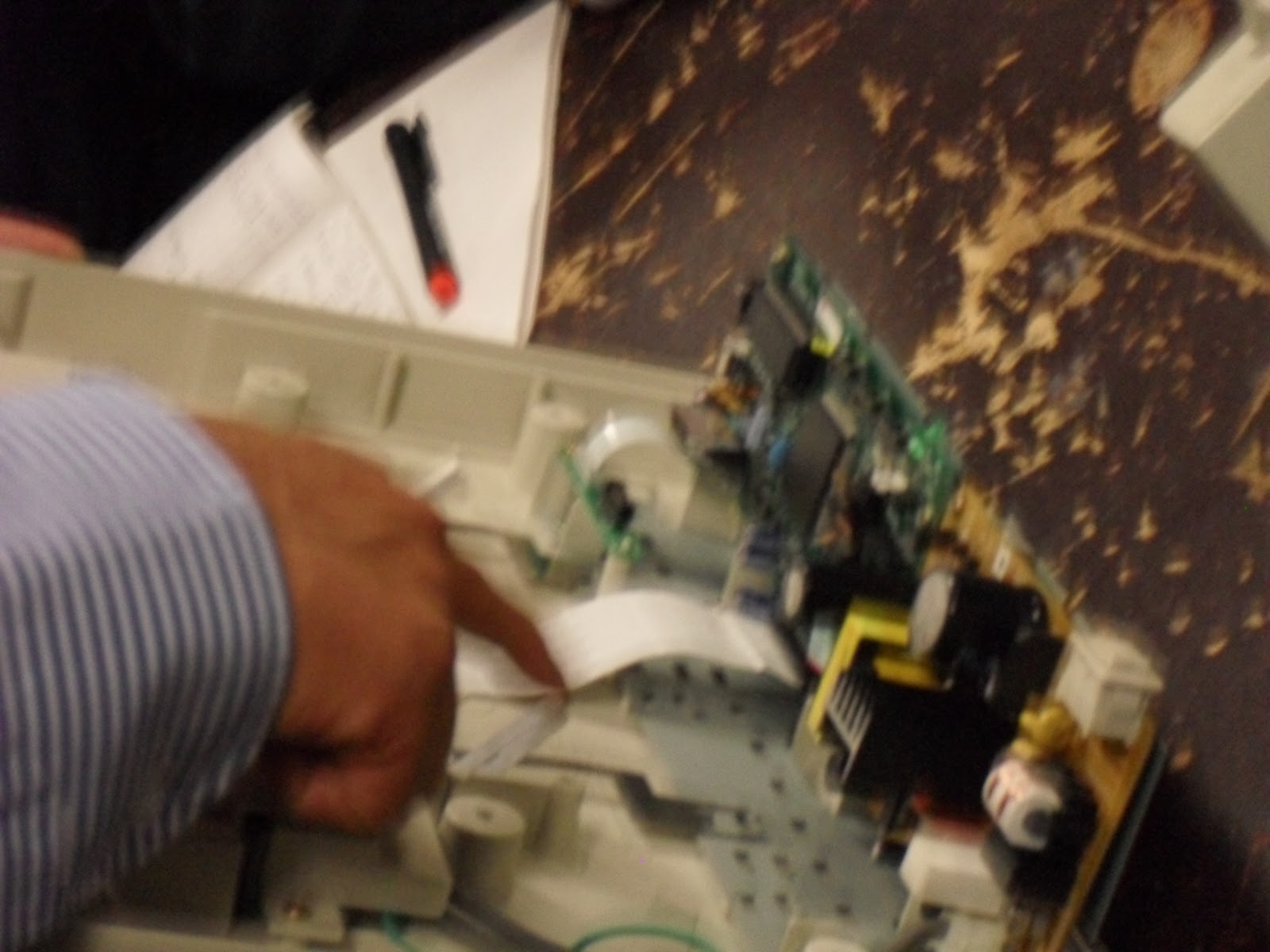

Partes de la impresora: (Internas)

Cintas:

Estas son las que permiten que las agujas marquen en la hoja. Estan enrolladas en un recubrimiento de pasta.

Polea:

Por aqui pasa la correa dentada la cual arrastra el carro.

Carro:

En este se encuentran las agujas que por medio de la tarjeta controladora se sincronisan y hacen posible la impresion.

Sensor HP:

Es el que detecta cuando el carro llega hasta el borde y automaticamente lo devuelve.

Motor:

Mueve los piñones para que se mueva el carro y asi sea posible la impresion.

Partes de una impresora: (Externas)

Indicador:

Se encarga de indicar la posicion donde se va a poner el papel.

Soporte del papel:

En el que descansa el papel.

Guia del papel:

Muestra las diferentes pocisiones de acomodo del papel.

Palanca liberadora del papel:

Permite apretar la hoja para su precision y liberarlo cuando se quiera retirar.

Cubierta de impresion:

Protege los cartuchos o cabezales de impresion.

Panel frontal:

El panel frontal de la impresora tiene tres LED`s los cuales muestran cual de las funciones que tiene la impresora se esta ejecutando.

Boton ON/OFF:

Apaga y enciende la impresora para su funcionamiento.

Unidad de ruedas:

Permiten el movimiento de los rodillos y el cabezal en la impresion mediante un motor.

Caracteristicas de una Impresora Lx 3oo:

* Alcanza hasta 337 caracteres por segundo (cps) con opción de impresión en color (LX300+C).

* Activa el modo draft para rapidez en hojas de cálculo, etiquetas o formularios multipartes; y 53 cps en modo NLQ para su correspondencia.

* Ideal en entornos empresariales donde se requiera una impresora muy económica.

* Imprime formularios de hasta 5 copias.

* Opcionalmente, puede utilizarse la opción en color para el realce de ciertos títulos y textos (LX300+C).

* Permite hacer cambios entre hojas sueltas y formularios continuos con la simple pulsación de botones, sin cargar y descargar papeles.

* Puede trabajar con un gran número de anchuras de papel continuo y también con formularios muy estrechos (incluso papel de tickets), sin añadirle opción alguna. Para conferirle aún una mayor versatilidad, consta de varias entradas para la alimentación del papel (superior, inferior y posterior) y de una función de alimentación automática del mismo.

* Puede imprimir hasta 8 códigos de barras distintos y las LX 300 mas actuales disponen de 13 tablas de caracteres.

* Ofrece la posibilidad de imprimir en entornos de trabajo en grupo incorporándole opcionalmente un servidor externo de impresión (EpsonNet). Como estándar, cuenta con los interfaces paralelo y serie e incluye drivers de impresora para Windows 3.1x, Windows 95/98/2000 y Windows NT 3.5x/4.0.

* La LX 300 más actual (LX300+) ha sido diseñada además con un circuito eléctrico que ahorra energía, todo ello con el objetivo de reducir el consumo, consiguiendo una reducción en el consumo de energía de un 40% en modo reposo y un 30% durante la impresión.

FUNCIONAMIENTO DE UNA IMPRESORA

Una impresora es:

El periférico capaz de transformar texto y gráficos desde su versión digital hacia su forma impresa recibe el nombre de impresora, y constituye un dispositivo esencial para cualquier usuario de PC. De hecho, mucho antes de la aparición del PC, las impresoras ya se empleaban con los ordenadores primitivos como medio principal para la presentación de resultados. Y de hecho, todo parece apuntar a que las impresoras no se abandonarán en el futuro.

Impresoras de impacto:

Las impresoras de impacto son la tecnología más antigua en producción activa. Algunos de los fabricantes más grandes continuan produciendo, mercadeando y dando asistencia a las impresoras de impacto, partes y suministros. Las impresoras de impacto son las más funcionales en ambientes especializados donde los bajos costos de impresión son esenciales. Las tres formas más comunes de impresoras de impacto son matriz de puntos, margarita e impresoras en línea.
1. Impresoras de matriz de puntos:

La tecnología detrás de las impresoras de matriz de puntos en bien simple. Se presiona el papel contra un tambor (un cilindro cubierto con una goma) y y es constantemente empujado a medida que prograsa la impresión. El cabezal de impresión movido electromagnéticamente se mueve a lo largo del papel y golpea la cinta de impresión situada entre el papel y el pin del cabezal de impresión. El impacto del cabezal contra la cinta imprime puntos de tinta en el papel lo que forma los carácteres legibles.

Las impresoras de matriz de puntos varían en resolución de impresión y calidad en general con 9 o 24 pines en los cabezales de impresión. Mientras más pines por pulgada, más alta la resolución de impresión. La mayoría de las impresoras de matriz de puntos tienen una resolución máxima de alrededor de 240 dpi o puntos por pulgada (en inglés, dots per inch). Mientras esta resolución no es tan alta como las que se pueden obtener con las impresoras de inyección de tinta o láser, hay una ventaja distintiva en las impresoras de impacto. Debido a que el cabezal de impresión debe golpear la superficie del papel con fuerza suficiente como para transferir la tinta desde la cinta hasta el papel, es ideal para ambientes que deben producir copias al carbón en documentos con múltiples partes. Estos documentos tienen carbón (u otro material sensible a la presión) en el lado interno y crea una marca en la página de abajo cuando se aplica presión. Los vendedores al detal y los pequeños negocios a menudo utilizan copias al carbón como recibos o facturas de ventas.

La mayoria de las impresora de matriz de puntos tienen las siguientes caracteristicas:
*Bidireccional: de izquierda a derecha y de dereche a izquierda.
*Alimentcion a tractor: usa un mecanismo de arrastre para la alimentación de papel continuo.
*Alimentacion a friccion: usa presion para arrastrar las hojas.

2. Impresoras margarita:

Si ha trabajado con una máquina de escribir anteriormente, entonces entiende el concepto tecnológico subyacente en las impresoras de margarita. Estas impresoras tienen cabezales compuestos de ruedas metálicas o plásticas cortadas en pétalos. Cada pétalo tiene la forma de una letra (en mayúsculas y minúsculas), número o símbolo de puntuación. Cuando se golpea el pétalo contra la cinta de impresión, la forma resultante forza la tinta al papel. Las impresoras de margarita son ruidosas y lentas.

No pueden imprimir gráficos y no pueden cambiar las fuentes tipográficas a menos que se reemplace físicamente la rueda de impresión. Con la llegada de las impresoras láser, las impresoras de margarita no son comunes en los ambientes computacionales modernos.

Mecanismo de impresion:

El sistema utilizaba una pequeña rueda con cada letra impresa en sobrerelieve, en metal o plástico. La impresora gira la rueda para alinear la letra adecuada bajo un martillo que la golpea contra el papel, oprimiendo una cinta impregnada en tinta de impresión. En muchos aspectos, estas impresoras son similares a la máquina de escribir corriente, en la forma en que imprimen, aunque los detalles del mecanismo difieren.

2. Impresoras en línea:

Otro tipo de impresoras de impacto, de alguna manera similares a las impresoras de margarita, son las impresoras de línea. Sin embargo, en vez de una rueda de impresión, las impresoras de línea tienen un mecanismo que permite imprimir múltiples caracteres en la misma línea. El mecanismo puede utilizar un tambor de impresión grande que gira o una cadena de impresión rotativa.

Cuando la cadena o el tambor rotan sobre la superficie del papel, los martillos electromagnéticos detrás del papel empujan el papel (junto con la cinta) en la superficie del tambor o cadena, marcando el papel con la forma del carácter en el tambor o cadena.

Debido a la naturaleza del mecanismo de impresión, las impresoras de línea son mucho más rápidas que las de matriz de puntos o de margarita. Sin embargo, tienden a ser bastante ruidosas, tienen capacidades limitadas para utilizar multiples fuentes tipográficas y a menudo producen calidad de impresión más baja que las tecnologías de impresión más recientes.
Debido a que las impresoras de línea son utilizadas por su velocidad, emplean papel de hojas continuas con perforaciones a los lados. Este arreglo permite la impresión continua a altas velocidades y desatendida, requiriendo paradas solamente cuando se acaba el papel.

Consumibles para las impresoras de impacto:

De todos los tipos de impresoras, las impresoras de impacto tienen costos de consumibles relativamente bajos. Las cintas de impresora y el papel son los principales costos para estas impresoras. Algunas impresoras de impacto (usualmente las de matriz y de línea) requieren papel de hojas contínuas, lo cual puede incrementar un poco los costos de operación.

Este tipo de impresora impacta sobre el papel y la cinta juntos, para formar un carácter, como en una máquina de escribir:

Ventajas:
Menos cara
Más rápida (en algunos tipos)
Se puede usar carbónicos.

Desventajas:
Ruidosas
En algunos tipos la calidad de impresión es más baja.
Gráficos de baja calidad o inexistentes.

Tres subsistemas básicos:

Para llevar a cabo el proceso de impresión, toda impresora consta de tres subsistemas básicos: hardware de control, sistema de transporte del papel y un mecanismo de impresión sobre el papel. El hardware de control se encarga de gobernar el funcionamiento de los componentes de la impresora. El mecanismo de impresión hace que los caracteres y gráficos a imprimir queden efectivamente "dibujados" sobre el papel. Suele consistir en un cabezal de impresión que se puede desplazar horizontalmente. Finalmente, el sistema de transporte desplaza el papel verticalmente, haciendo que la tinta vaya a parar, finalmente, al lugar oportuno en el papel (es decir, a la línea oportuna).

El origen de la información a imprimir suele adoptar tres formatos básicos: texto (secuencias de códigos ASCII), objetos definidos vectorialmente (es decir, matemáticamente) o bien mapas de bits o bitmaps (que definen todo elemento a imprimir como un conjunto de puntos).

En general, y al igual que ocurría con los monitores, las impresoras forman las imágenes y el texto a partir de puntos (píxeles). Las impresoras suelen estar dotadas de una memoria ROM, que almacena el mapa de bits (bitmap) correspondiente a cada carácter, e incluso una memoria RAM que permite que el PC envíe otras fuentes a la impresora.

Conclusion:

Las impresoras de impacto son el tipo de impresora mas antigua o mas vieja que hasta el momento se pueden encontrar en funcionamiento, pero tienen muchas desventajas con respecto a las nuevas tecnologias de impresion y tambien tienen un gran consumo de tintas y de energia. Eran muy seguras en cuanto a las impresiones de solo texto pero eran muy lentas, no tenian la capacidad de imprimir imagenes con gran perfeccion por que su calidad era supremente baja.

INTRODUCCION DE IMPRESORAS

Definicion:

Una impresora es un periferico de computadora que permite producir una copia permanente de textos o gráficos de documentos almacenados en formato electrónico, imprimiéndolos en medios físicos, normalmente enpapell o transparencias, utilizando cartuchos de tinta o tecnología láser. Muchas impresoras son usadas como periféricos, y están permanentemente unidas a la computadora por un cable. Otras impresoras, llamadas impresoras de red, tienen un interfaz de red interno (típicamente wireless o Ethernet), y que puede servir como un dispositivo para imprimir en papel algún documento para cualquier usuario de la red.
Además, muchas impresoras modernas permiten la conexión directa de aparatos de multimedia electrónicos como las Memory Sticks o las memory cards, o aparatos de captura de imagen como cámaras digitales y escáneres. También existen aparatos multifunción que constan de impresora, escáner o máquinas de fax en un solo aparato. Una impresora combinada con un escáner puede funcionar básicamente como unafotocopiadora.
Las impresoras suelen diseñarse para realizar trabajos repetitivos de poco volumen, que no requieran virtualmente un tiempo de configuración para conseguir una copia de un determinado documento. Sin embargo, las impresoras son generalmente dispositivos lentos (10 páginas por minuto es considerado rápido), y el coste por página es relativamente alto.
Para trabajos de mayor volumen existen las imprentas, que son máquinas que realizan la misma función que las impresoras pero están diseñadas y optimizadas para realizar trabajos de impresión de gran volumen como sería la impresión de periódicos. Las imprentas son capaces de imprimir cientos de páginas por minuto o más.
Las impresoras han aumentado su calidad y rendimiento, lo que ha permitido que los usuarios puedan realizar en su impresora local trabajos que solían realizarse en tiendas especializadas en impresión.

Clasificación general.

Impresoras de impacto y de no impacto. Impresoras matriciales. Inyección de tinta. Láser . Otras tecnologías de impresión. Casos especiales. Impresoras multifunción

Si queremos clasificar los diversos tipos de impresoras que existen, el método más lógico es hacerlo atendiendo a su tecnología de impresión, es decir, al método que emplean para imprimir en el papel, e incluir como casos particulares otros parámetros como el uso del color, el tamaño de su salida impresa, su velocidad, etc.

Entonces la clasificación comenzaría con una división entre las impresoras "de impacto" y de "no impacto", como su nombre lo indica las impresoras de impacto realizan la impresión golpeando al papel con unas pequeñas piezas (matriz de impresión).

Entre las impresoras de no impacto la división más grande se produce entre las impresoras de inyección de tinta y las láser, aunque existen otras tecnologías de uso menos extendido que englobaremos como "otras tecnologías".

Dentro de estas categorías encontraremos productos disímiles pero que emplean la misma tecnología para generar la impresión. Como caso especial, vamos a separar a las impresoras multifuncionales, que en su mayoría utilizan el mecanismo de inyección de tinta.

Estas impresoras combinan capacidades de impresión, escaneo, copiado y a menudo fax en una sola máquina.

Conceptos basicos de las impresoras:

Velocidad:

La velocidad de una impresora suele medirse con el parámetro ppm (páginas por minuto), aunque el cálculo es confuso porque no hay una norma oficial que deba ser respetada, nunca se aclara el momento en que se oprime el cronómetro (cuando la impresora toma la primera hoja o cuando se le ordena imprimir), tampoco se especifica la fuente o la complejidad de los gráficos impresos.
Como norma, debemos considerar que el número de páginas por minuto que el fabricante dice que su impresora imprime, son páginas con el 5 % de superficie impresa, en la calidad más baja, sin gráficos y descontando eltiempo de cálculo de la computadora.
Otro parámetro que se utiliza es el de cps (caracteres por segundo) adecuado para las impresoras matriciales que aún se fabrican.

Calidad de impresión:

Uno de los determinantes de la calidad de la impresión realizada, es la resolución o cantidad de dpi (dots per inch) o en

español, ppp (puntos por pulgada). Utilizaremos aquí el primero por ser el de uso más extendido. Una resolución de "300 dpi" se refiere a que en cada pulgada (2.54 cm) cuadrada, la impresora puede situar 300 puntos horizontales y 300 verticales. Si nos encontramos con una expresión del tipo "600 x 300 dpi" , el primer valor se asume a la línea horizontal y el segundo a la vertical.

Fuentes:

El bitmap, es un

registro de patrón de puntos necesarios para crear un carácter específico en un cierto tamaño y atributo. Las impresoras traen consigo fuentesbitmap, en las variedades normal y negrita, como parte de su memoria permanente. Cuando se emite un comando de impresión, su PC dice primero a la impresora cual de las de las definiciones bitmap puede utilizar, entonces, por cada letra, signo de puntuación o movimiento del papel, envía un código ASCII.
Las fuentes Outline consisten en descripciones matemáticas de cadacarácter y signo de puntuación en un tipo. Algunas impresoras poseen un lenguaje de descripción de página, normalmente PostScript (programa decomputadora contenido en un microchip).

Memoria:

Las impresoras modernas tienen una pequeña cantidad de memoria (no tan pequeña en impresoras de redes, que pueden llegar a tener varios Mb) para almacenar parte de la información que les va proporcionando la computadora.
De esta forma la computadora, sensiblemente más rápido que la impresora, no tiene que estar esperándola continuamente y puede pasar antes a otras tareas mientras termina la impresora su trabajo. Evidentemente, cuanto mayor sea el buffer, más rápido y cómodo será el proceso de impresión, por lo que algunas impresoras llegan a tener hasta 256 Kb de buffer.

La interfaz o conector:

Las computadoras antiguas tenían un puerto en circuito para conectar un teletipo. Después los fabricantes empezaron a incluir puertos seriales, hoy el puerto paralelo es la conexión más común para impresora (LPT1 usualmente).
A veces al puerto paralelo de una PC se le dice puerto Centronics, nombre de la empresa que lo dio a conocer. La tecnología de este puerto casi no ha cambiado, salvo que la interfaz original tenía un contacto de 36 patas y al actual emplea un contacto de 25 patas con escudo D (DB25). Esto se debe a que el nuevo contacto utiliza menos señales a tierra.

Tipos de impresoras:

Existen varios tipos de impresoras, los mas comunes son:

*Impresoras de agujas.

*Impresoras de margarita.

*Impresoras de inyeccion de tinta.

*Impresoras de cartucho.

*Impresoras laser.

*Impresoras burbuja.

*Impresoras de matriz de punto.

*Impresoras fiscales.

*Impresoras de mesa.

*Impresoras de tambor.
